經過了幾十年的發展，螺桿泵采油技術已經十分成熟可靠。水驅采油井、稠油井以及復雜工況井等都能見到它的身影。但是你真的知道它是如何將地層深部的油氣源源不斷地開采至地面嗎？本期石油課堂帶你一起深入了解螺桿泵采油技術。

 什么是螺桿泵采油？
一什么是螺桿泵
螺桿泵又稱漸進式容積泵，由定子和轉子組成，通過轉子的旋轉運動實現傳輸介質。

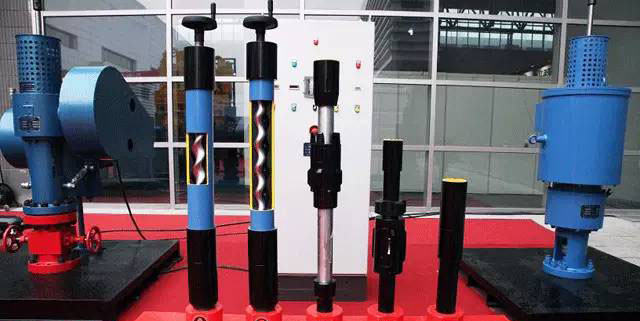

△螺桿泵結構

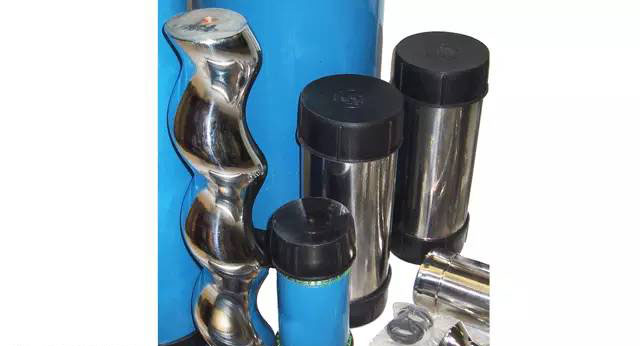

△螺桿泵定子由丁腈橡膠襯套澆鑄，粘接在鋼體外套內

二螺桿泵工作原理
沿著螺桿泵，轉子的外表面與定子橡膠襯套內表面形成多個密封腔室。 介質在吸入端壓差的作用下被吸入，隨著轉子的轉動，逐漸通過各個密封腔室，不斷被推擠至排出端。

三螺桿泵采油
螺桿泵采油就是利用螺桿泵舉升高粘、含氣、含砂原油的方式。  四螺桿泵采油系統分類
按不同的驅動形式，螺桿泵采油系統可分為地面驅動和井下驅動兩類。

△井下驅動分為井下液壓驅動和井下電動驅動
1.地面驅動螺桿泵采油螺桿泵位于井下，而提供動力的裝置位于地面之上，兩者由抽油桿連接。利用抽油桿傳遞螺桿泵所需要的扭矩，因此在大排量情況下，難以實現深井采油。

△地面驅動螺桿泵采油系統組成：地面驅動部分、井下部分、電控部分和配套工具

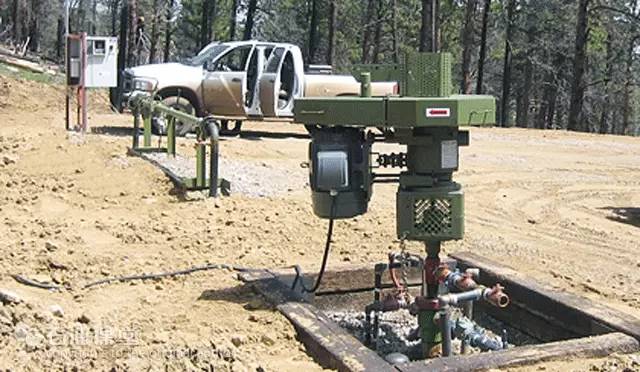

△地面驅動設施

△井下部分

2.井下驅動螺桿泵采油
井下驅動分為電驅動和液壓驅動兩種形式。
（1）電驅動

螺桿泵和驅動電機都處于地下，因而不需要抽油桿傳遞動力，適用于深井、斜井和水平井采油作業。

（2）液壓驅動

利用地面泵提供具有一定壓力和排量的液體，借助導管通向井下液壓馬達，驅動轉子旋轉抽油。該驅動裝置主要用于油井測試過程中。

五螺桿泵采油的特點
與其他機械采油相比，螺桿泵兼具容積泵和離心泵的優點，作為一種人工舉升方式，它具有以下優點：
1.螺桿泵運動部件少，結構簡單，一次性投資小。
2.螺桿泵可以連續舉升介質，工作時負載穩定，機械損失小，效能高，是機械采油中能耗最小、效率最高的方式之一。

 3.螺桿泵適用范圍廣，可用于粘度小于8000mPa·s的稠油、高含砂量的砂漿、高含氣量的氣井等等。
4.螺桿泵占地面積小，可以下放至斜井段，因此可以用于海上油田水平井和叢式井中。

雖然螺桿泵有諸多優點，也被廣泛應用于各大油田，但與常規機采方式相比，螺桿泵采油設備也存在一些不足：
1.螺桿泵中的定子內部為橡膠，因此不宜應用于高溫注汽井；而且定子容易損壞，增加了檢泵的次數，相應增加檢修費用。 2.螺桿泵作業時需要流體潤滑，缺少潤滑將會導致泵體過熱，定子橡膠彈性體老化，甚至燒毀。 3.與其他機采方式相比，螺桿泵的總壓頭較低。目前大多應用在1000米左右深的井中。當下泵深度超過2000米時，螺桿泵扭矩增大，桿斷脫率增高，井下作業難度增加。
